概述
就地转子流量计是全金属结构设计，短行程，便于安装。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体介质的测量与过程控制。
工作原理： 浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 *大外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量W，向上的浮力F和流体的动 力P，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
主要技术参数仪表型号 SHF 测量范围 下限量程 1～10L/h水，0～0.7m3/h Air at ATP 上限量程 20～200m3/h水，400～4000m3/h Air at ATP 量程比 10：1 准确度等级 就地型 ±1.5%，±2.0% ，±2.5% 防护等级 IP65 IP67 公称压力 DN15-DN50 4.0Mpa DN80-DN200 1.6Mpa 介质温度 就地型 -40℃～+300℃ 环境温度 就地型 -40℃～120℃ 连接形式 法兰链接 标准HG/T20592-2009 卡套连接 防爆标志 ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 主体材质 304S，316L，不锈钢衬PTFE，其它 安装形式 1 垂直安装形式，流体流动方向，自下向上 2 垂直安装形式，流体流动方向，自上向下 3 水平安装形式，流体流动方向，自左向右或自右向左 4 底侧安装形式，流体流动方向，底进侧出 5 侧侧安装形式，流体流动方向，侧进侧出 指示器 M0 现场就地瞬时流量指示（指针式） M1 现场就地瞬时流量指示（指针式），带上下限位警报 -
您可能感兴趣
-
承德盛合智能仪器仪表有限公司
智能仪器仪表制造；智能仪器仪表销售；仪器仪表制造；仪器仪表销售；试验机制造；试验机销售；实验分析仪器制造；实验分析仪器销售；

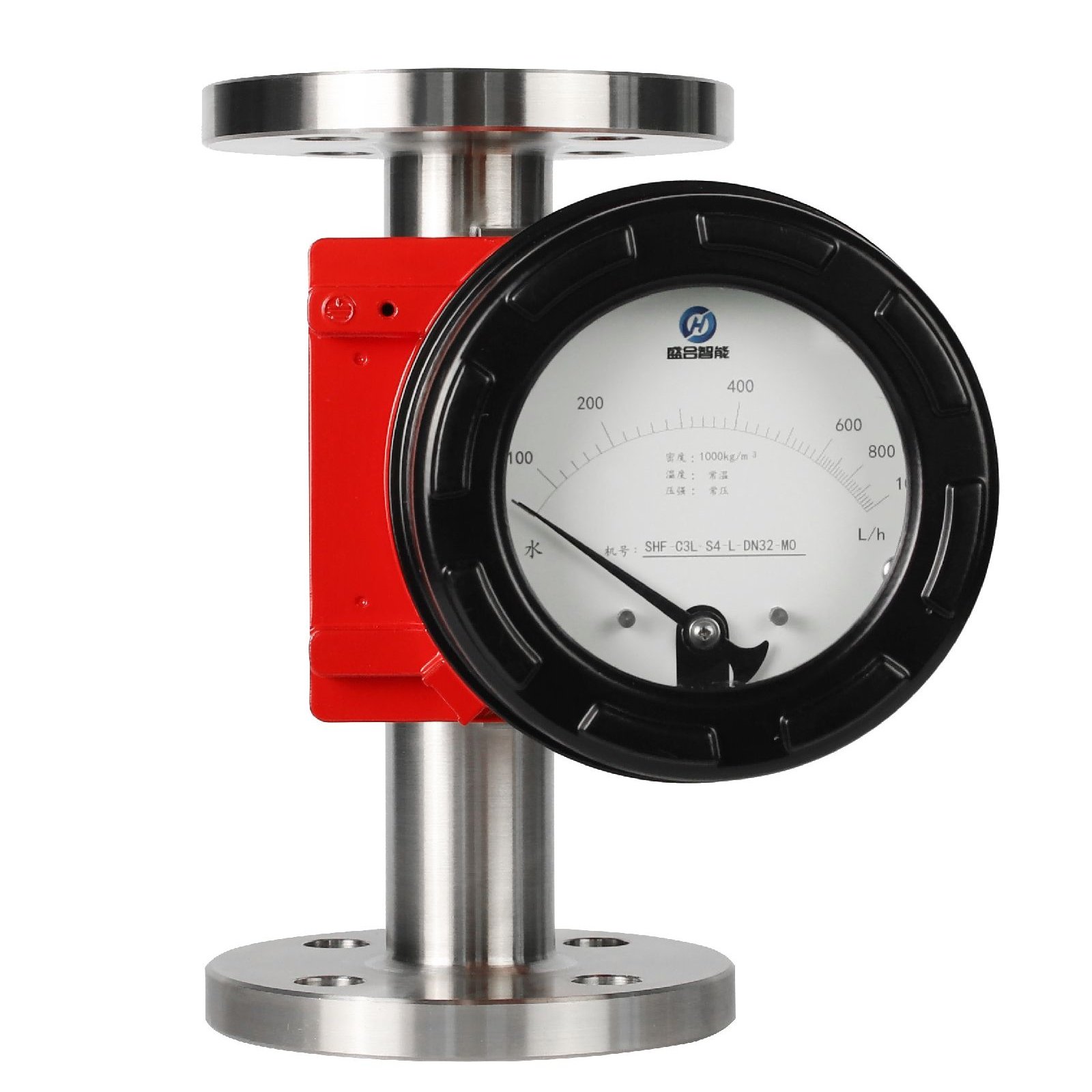

盛合智能就地金属管浮子流量计SHF
页面价格仅供参考，具体请联系报价起批量 价格 - ≧5 台
￥1500.00
- 产品型号：SHF
- 品 牌：盛合智能
- 所 在 地：河北承德市
- 更新日期：2025-07-11
选择 5台起售 ￥1500.00 库存充足 -+合计：5台总价：1500.00元（联系我时，请说明是从谷瀑网看到的，谢谢！）承德盛合智能仪器仪表有限公司 地址： 承德市高新区东西营片区联东U谷承德高新智造园4号楼内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
